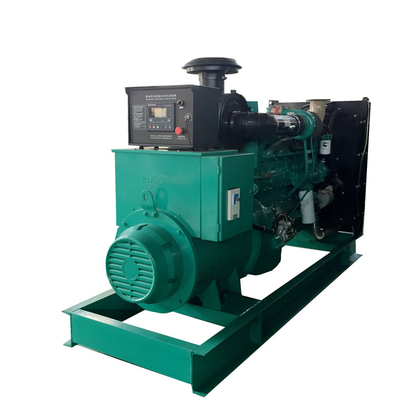

SHX 500kva Elektryczne generatory wysokoprężne 550kva 3-fazowy zestaw generatorów wysokoprężnych w trybie gotowości

Konfiguracja standardowa wyłączonaf Zestaw generatora diesla napędzany silnikiem Cummins:

1) Silnik Cummins

2) Alternator Stamford (opcja Marathon, Mecc Alte, Wattek)

3) Panel sterowania Deepsea DSE6020

4) Wyłącznik Chint

5) 8 godzin pracy Podstawowy zbiornik paliwa (dla agregatu ≤ 650 kVA prime, tylko rama podstawy dla innych modeli)

6) System antywibracyjny

7) Akumulator, ładowarka i odłącznik akumulatora

8) Tłumik przemysłowy i elastyczny wąż wydechowy

Zakres dostawy elektrycznego generatora wysokoprężnego o mocy 500kva

1. SILNIK WYSOKOPRĘŻNY

1.1 Silnik, który zawiera cylinder typu mokrego, komorę spalania z wtryskiem bezpośrednim, turbosprężarkę wydechową, chłodzenie wodne, regulator elektroniczny itp.

1.2 Układ paliwowy, w skład którego wchodzą: pompa paliwowa, filtry siatkowe lub filtry itp.

1.3 Układ wlotu i wylotu powietrza, który obejmuje filtr powietrza, tłumik wylotu, mieszek, wszystkie przewody wlotowe i wylotowe, okablowanie, przyrządy, zawory i ustawienia itp.

1.4 Układ chłodzenia, który zawiera chłodnicę z alarmem i wskaźnikiem poziomu wody, wyłącznik termostatyczny, grzałkę termostatyczną, wentylator zamontowany na wale silnika, wszystkie przewody łączące, okablowanie, przyrządy, zawory i ustawienia, itp.

1.5 Układ smarowania obejmuje pompy, miski olejowe, filtry siatkowe oleju, wszystkie przewody łączące, przyrządy, zawory i ustawienia itp.

1.6 Układ rozruchowy, w skład którego wchodzą 2 zestawy akumulatorów, zestaw ładowarki AC oraz przewody łączące, okablowanie, przyrząd, zawory i nastawy itp.

2. GENERATOR SYNCHRONICZNY AC

2.1 Generator, który zawiera wzbudnicę, prostownik, AVR, w razie potrzeby wentylator montowany na wale.

2.2 Wszystkie rury łączące, okablowanie, przyrządy, zawory i ustawienia itp.

3. ZŁĄCZA I OSŁONA

3.1 Łączenie

3.2 Osłona sprzęgła

4. PANEL STEROWANIA

4.1 Lokalny automatyczny panel sterowania

5. PŁYTA BAZOWA

5.1 Wspólna płyta podstawy

6. DOKUMENTY

6.1 Instrukcja instalacji agregatu prądotwórczego

6.2 Instrukcja obsługi i konserwacji agregatu prądotwórczego

6.3 Instrukcja panelu sterowania agregatu prądotwórczego

6.4 Instrukcja silnika i plik jakości

6.5 Instrukcja alternatora i dokumentacja jakości

6.6 Raport z testu odbiorczego w fabryce

6.7 Względne rysunki i diagramy

Równoległy panel sterowania

Równoległy panel sterowania umożliwia dwóm lub więcej agregatom prądotwórczym lub agregatom prądotwórczym i sieci równolegle dostarczanie energii elektrycznej do obciążeń.Równoległa skrzynka panelu sterowania jest strukturą GGD, która ma sterowanie ręczne, półautomatyczne i automatyczne.

Ręczny panel sterowania równoległego: Operator analizuje i wydaje sygnał pracy równoległej na podstawie wskaźnika w skrzynce panelu sterowania równoległego do równoległych zespołów prądotwórczych.

Dzięki równoległemu panelowi sterowania zasilanie może być elastycznie sterowane zgodnie z zapotrzebowaniem na energię.
