Guangdong Sunkings Electric Co., Ltd
| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SHX |
| Orzecznictwo: | ISO, CE |
| Numer modelu: | SPF825 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | Negotiable |
| Szczegóły pakowania: | Standardowe opakowanie eksportowe |
| Czas dostawy: | Do negocjacji |
| Zasady płatności: | T/T, L/C |
| Możliwość Supply: | 200 zestawów rocznie |
| Kolor: | Żądanie klientów | Marka silnika: | Perkins |
|---|---|---|---|
| Marka alternatora: | Farrand / Stamford / Leroy Somer | Numer cylindra: | 6L |
| Metoda startowa: | Na baterie | Metoda chłodzenia: | chłodzony wodą |
| High Light: | VDE0875N Zestaw prądotwórczy Perkins Diesel,jednostka elektryczna Perkins 750kva,ISO8528 generator perkins 600 kW |
||

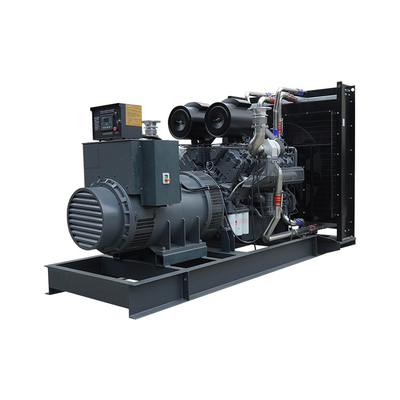

SHX 600kw Perkins Diesel Generator Zestaw 750kva Agregat prądotwórczy Generator elektryczny
Normy produkcyjne:
ISO8528;ISO1105;ISO3046;GB/T2820;GB755;BS5000;NEMAMG-22;YD/T502
Parametry elektryczne
Zniekształcenie fali: <10%
Wahania napięcia: <0,5%
Wahania napięcia/częstotliwości: <=0,5%
Samoregulacja AVR, szybkość regulacji napięcia: <=+- 1%
Ograniczenie zakłóceń radiowych jest zgodne z wymaganiami VDE0875-N i ISO8528
Specyfikacja agregatu prądotwórczego Perkins o mocy 600 kW
| Model agregatu | SPF825 |
| Moc znamionowa agregatu | 600KW/750KVA |
| Napięcie znamionowe | 400/230V (regulowany) |
| Prąd znamionowy | 1080 Amperów |
| Częstotliwość | 50 Hz |
| Współczynnik mocy | 0.8 Opóźnienie |
| Typ połączenia | 3-fazowy 4-przewodowy |
| System chłodzenia | Zamknięty obieg chłodzony wodą z wentylatorem, zbiornik na wodę |
| Całkowity wymiar (dł. × szer. × wys.) mm | 4500×1900×2200 |
| Waga brutto (kg) | 6000 |
| Silnik wysokoprężny | |
| Marka | Perkins |
| Model | 4006-23TAG2A |
| Typ silnika | 6 cylindrów w linii, 4-suwowy, z chłodzeniem powietrzem do powietrza |
| Dążenie | Turbodoładowanie |
| Prędkość obrotowa | 1500 obr/min |
| Układ chłodzenia silnika | Chłodzony wodą |
| System zarządzania prędkością | Elektroniczny regulator prędkości |
| Metoda startowa | Baterie 24V |
| System filtrów silnika | Filtr powietrza typu suchego, filtr paliwa, filtr oleju, filtr wody |
| Przemieszczenie (L) | 23 |
| Średnica × skok (mm) | 160×190 |
| Stopień sprężania | 13,6: 1 |
| 100% Zużycie paliwa przy obciążeniu (g/kw.h) | ≤209 |
| Pojemność smaru (L) | 113,4 |
| Alternator | |
| Marka | Farrand |
| Model | FLD634B |
| Typ wzbudzenia | Bezszczotkowy samowzbudny regulator AVR |
| Typ połączenia | 3 fazy 4 bieguny |
| Stała zmiana częstotliwości | 0,50% |
| Brak napięcia obciążenia | ≥95%-105% |
| Stałe napięcie | ≤±1% |
| Klasa izolacji | Klasa H |
| Stopień ochrony | IP23 |
| Składniki agregatu | |
| (1) Silnik Diesla;(2) Alternator;(3) Zbiornik na wodę i zespół chłodnicy;(4) Panel sterowania;(5) Rama podstawy. | |
Funkcja sterowania
Kluczowy start/automatyczny start
Mierniki monitorujące: prąd;Częstotliwość;Napięcie drutu;Agregat KVA;Agregat KW;Wyjście
Pojemność;Moc wyjściowa KW.H;Współczynnik mocy.
Ostrzeżenie/wyłączenie: pod/napięcie napięcia alternatora, częstotliwość;Zbyt niska/nadmierna prędkość;Niskie ciśnienie oleju;Wysoka temperatura silnika;Wysokie/niskie napięcie akumulatora;Nad prądem;Wyłączenie z powodu zwarcia doziemnego.
ZAKRES DOSTAW
1. SILNIK WYSOKOPRĘŻNY
1.1 Silnik, który zawiera cylinder typu mokrego, komorę spalania z wtryskiem bezpośrednim, turbosprężarkę wydechową, chłodzenie wodne, regulator elektroniczny itp.
1.2 Układ paliwowy, w skład którego wchodzą: pompa paliwowa, filtry siatkowe lub filtry itp.
1.3 Układ wlotu i wylotu powietrza, który obejmuje filtr powietrza, tłumik wylotu, mieszek, wszystkie przewody wlotowe i wylotowe, okablowanie, przyrządy, zawory i ustawienia itp.
1.4 Układ chłodzenia, który zawiera chłodnicę z alarmem i wskaźnikiem poziomu wody, wyłącznik termostatyczny, grzałkę termostatyczną, wentylator zamontowany na wale silnika, wszystkie przewody łączące, okablowanie, przyrządy, zawory i ustawienia, itp.
1.5 Układ smarowania obejmuje pompy, miski olejowe, filtry siatkowe oleju, wszystkie przewody łączące, przyrządy, zawory i ustawienia itp.
1.6 Układ rozruchowy, w skład którego wchodzą 2 zestawy akumulatorów, zestaw ładowarki AC oraz przewody łączące, okablowanie, przyrząd, zawory i nastawy itp.
2. GENERATOR SYNCHRONICZNY AC
2.1 Generator, który zawiera wzbudnicę, prostownik, AVR, w razie potrzeby wentylator montowany na wale.
2.2 Wszystkie rury łączące, okablowanie, przyrządy, zawory i ustawienia itp.
3. ZŁĄCZA I OSŁONA
3.1 Łączenie
3.2 Osłona sprzęgła
4. PANEL STEROWANIA
4.1 Lokalny automatyczny panel sterowania
5. PŁYTA BAZOWA
5.1 Wspólna płyta podstawy
6. DOKUMENTY
6.1 Instrukcja instalacji agregatu prądotwórczego
6.2 Instrukcja obsługi i konserwacji agregatu prądotwórczego
6.3 Instrukcja panelu sterowania agregatu prądotwórczego
6.4 Instrukcja silnika i plik jakości
6.5 Instrukcja alternatora i dokumentacja jakości
6.6 Raport z testu odbiorczego w fabryce
6.7 Względne rysunki i diagramy.
